養(yǎng)殖防滲土工膜顧名思義是用于養(yǎng)殖行業(yè)典型的防滲材料，我們泰安佳路通一直以來致力于為市場提供滿意的土工材料產品，公司從事多年養(yǎng)殖防滲土工膜銷售施工技巧，關于養(yǎng)殖防滲土工膜使用熱熔焊接提升焊縫質量小編為您進行了概況總結。
鋪設養(yǎng)殖防滲土工膜時應力求焊縫最少，在保證質量的前提下，盡量節(jié)約原材料。同時也容易保證質量。膜與膜之間接縫的搭接寬度一般不小于10cm，通常就使焊縫排列方向平行于最大坡 度，即沿坡度方向排列。通常在拐角及畸形地段，應是接縫長度盡量減短。除特殊要求外，在坡度大于1：6的斜坡上距頂坡或應力集中區(qū)域1.5米范圍內，盡量 不設焊縫。在遇上養(yǎng)殖防滲土工膜長度不夠時，需要長向拼接，應先把橫向焊縫焊好，再焊縱縫，橫向焊縫相距大于50cm應成T字型，不得十字交叉。相鄰土工膜焊縫應 盡量錯縫搭接，膜塊間形成的結點，應為T字型，盡量減少十字型，縱模向焊縫交點處應用擠壓焊機加強。

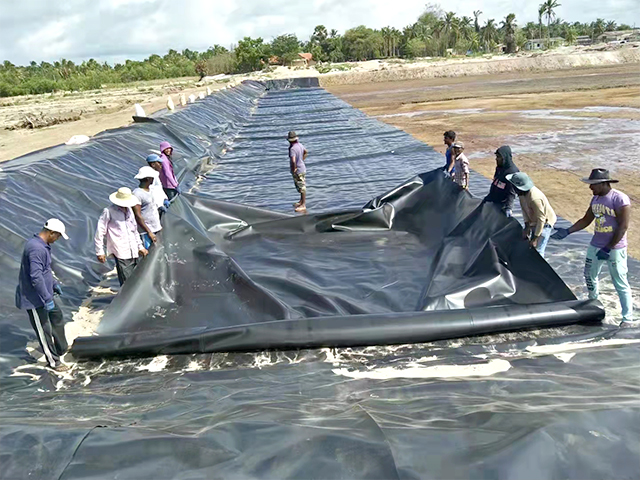

焊膜時不許壓出死折，鋪設養(yǎng)殖防滲土工膜時，根據(jù)當?shù)貧鉁刈兓?幅度和養(yǎng)殖防滲土工膜性能要求，預留出溫度變化引起的伸縮變形量。當手提焊機的溫度控制所指示的焊機溫度低于200℃時，要用干凈的布或棉紗撣掉再焊，必要時應重 新打磨，切忌用手擦試。當接縫處有結露、潮濕、泥沙等影響時，處理后再進行焊接。在下雨期間或接縫有潮氣、露水、或者大沙的情況下不能進行焊接，但采取防 護措施是除外。溫度低于5℃時，按照規(guī)范要求不應施工，如果必須施工的話，焊接前應對焊機進行預熱處理。擠壓焊接機在焊接過程中，應該經常檢查槍頭的滑 塊，磨損較嚴重時應及時更換滑塊，以免損傷膜面。養(yǎng)殖防滲土工膜在焊接時應該采用穩(wěn)壓性能好的發(fā)電機供電，在特殊情況下采用當?shù)赜秒姇r，必須使用穩(wěn)壓器。養(yǎng)殖防滲土工膜在鋪設中，應避免產生人為褶皺，溫度較低時，應盡量拉緊，鋪平。
養(yǎng)殖防滲土工膜鋪設完成后，應盡量減少在膜面上行走、搬動工具等，凡能對膜造成危害的物件，均不應放在膜上或攜帶在膜上行走，以免對膜造成意外損傷。工膜的焊接熱鍥焊機焊接工序分為調節(jié)壓力 設定溫度 設定速度 焊縫搭接檢查 裝膜入機 啟動馬達加壓焊接。接縫處不得有油污、灰塵，土工膜的搭接段面不應夾有泥沙等雜物，當有雜物時必須在焊接前清理干凈。每天焊接開始時，必須在現(xiàn)場先試焊一 條0.9mm×0.3mm的試樣,搭接寬度不小于10cm,并用拉力機現(xiàn)場進行剝離和剪切試驗,試樣合格后,便可用當時調整好的速度、壓力、溫度進行正是 焊接。試樣上需標明日期、時刻、環(huán)境溫度。熱鍥焊機在焊接過程中，需隨時注意焊機的運行情況，要根據(jù)現(xiàn)場的實際情況對速度和溫度進行微調。焊縫要求整齊、 美觀、不得有滑焊、跳走現(xiàn)象。
以上就是養(yǎng)殖防滲土工膜的熱熔焊接知識，希望能夠幫助客戶朋友更好的進行工程建設施工，保障防滲質量提供支持幫助，公司將繼續(xù)提升生產技術，為更多需要的客戶提供滿意的養(yǎng)殖防滲土工膜產品。
魚蝦養(yǎng)殖土工膜
白色土工布
蓄水池光面土工膜
氧化塘光面土工膜
垃圾填埋場光面土工膜
