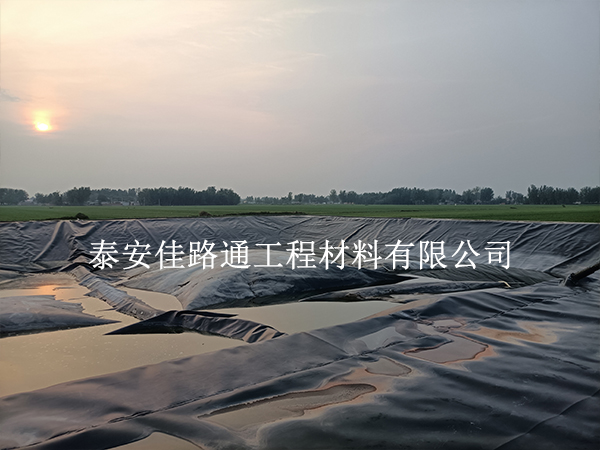

氧化塘運(yùn)行中，土工膜出現(xiàn)滲漏是常見問題。全面換膜成本高、工期長，大多數(shù)情況下局部修補(bǔ)就能解決。關(guān)鍵是找準(zhǔn)漏點(diǎn)、選對(duì)方法、焊牢補(bǔ)片。下面按實(shí)際操作順序，把修補(bǔ)流程講清楚。
先找漏點(diǎn)——修之前必須定位精準(zhǔn)
修補(bǔ)的前提是知道漏在哪。常用的排查手段有這幾種：
氣壓法排查：雙軌焊縫充入壓縮空氣，壓力明顯下降的區(qū)段就是漏點(diǎn)所在，再用肥皂水涂抹縮小范圍，氣泡冒出的位置即為確切漏點(diǎn)
電火花法掃描：用電火花檢測(cè)儀沿可疑區(qū)域緩慢移動(dòng)，儀器報(bào)警的位置對(duì)應(yīng)膜體破損或焊縫缺陷
目測(cè)輔助：水位異常下降的區(qū)域、膜體表面有積水或泥漿聚集的地方，優(yōu)先排查
漏點(diǎn)找到后，用標(biāo)記筆或膠帶在膜面上做好記號(hào)，再進(jìn)入修補(bǔ)環(huán)節(jié)。
修補(bǔ)前的表面處理——這步偷懶必定返工
很多修補(bǔ)失敗不是焊的問題，是表面沒處理干凈。
用干凈的濕布或?qū)Ｓ们鍧崉┎潦眯扪a(bǔ)區(qū)域及周邊，去除泥土、油脂、藻類和水分
修補(bǔ)范圍要比實(shí)際漏點(diǎn)向外延伸足夠的搭接寬度，確保補(bǔ)丁能完全覆蓋缺陷區(qū)域
膜體表面要保持干燥，潮濕狀態(tài)下熱熔焊接強(qiáng)度會(huì)大幅下降
補(bǔ)丁焊接——最常用也最可靠的修補(bǔ)方式
這是現(xiàn)場(chǎng)使用頻率最高的方法，適用于絕大多數(shù)漏點(diǎn)。
取一塊同材質(zhì)、同厚度的土工膜作為補(bǔ)丁，尺寸要大于漏點(diǎn)并留出足夠搭接邊。用雙軌熱熔焊機(jī)將補(bǔ)丁與原膜焊接在一起。焊接時(shí)先焊補(bǔ)丁邊緣，再焊中間，確保補(bǔ)丁與原膜之間沒有氣泡和虛焊。
補(bǔ)丁形狀建議做成圓形或橢圓形，避免直角尖角，因?yàn)榧饨翘帒?yīng)力集中，容易再次開裂。
擠壓焊修補(bǔ)——窄縫和異形部位的首選
當(dāng)漏點(diǎn)位于T型接頭、管口周邊、邊角等熱熔焊機(jī)難以操作的位置時(shí)，改用擠出式焊槍。
擠出焊的原理是將同材質(zhì)的焊條加熱熔化后填充到缺陷部位，相當(dāng)于用液態(tài)材料把漏洞"填死"。操作時(shí)焊槍要?jiǎng)蛩僖苿?dòng)，焊條連續(xù)供給，焊縫要飽滿、連續(xù)、無斷點(diǎn)。
這種方法對(duì)操作手的熟練度要求較高，建議由有經(jīng)驗(yàn)的焊工執(zhí)行。
膠粘修補(bǔ)——應(yīng)急場(chǎng)景下的快速手段
遇到突發(fā)滲漏、天氣不適合熱焊的情況，可以用專用HDPE膠水做臨時(shí)封堵。
在漏點(diǎn)表面涂刷專用膠粘劑，貼上一塊剪裁好的土工膜補(bǔ)丁，用手或工具壓實(shí)排出空氣，等待膠粘劑完全固化。
需要注意：膠粘修補(bǔ)屬于應(yīng)急措施，粘接強(qiáng)度不如熱焊，條件允許后應(yīng)盡快用熱焊做二次加固。
修補(bǔ)后的驗(yàn)證——補(bǔ)完不測(cè)等于沒補(bǔ)
每處修補(bǔ)完成后，必須做檢測(cè)確認(rèn)：
補(bǔ)丁周邊用肥皂水涂抹觀察有無氣泡
雙軌焊縫區(qū)域重新充氣保壓，確認(rèn)壓力穩(wěn)定
電火花儀復(fù)掃修補(bǔ)區(qū)域，確認(rèn)無新增漏點(diǎn)
檢測(cè)通過后，在修補(bǔ)位置做好記錄，標(biāo)注修補(bǔ)日期、位置、方法，納入防滲系統(tǒng)維護(hù)檔案。
幾條實(shí)操提醒
修補(bǔ)用的膜材必須與原膜同批次、同規(guī)格，不同批次材料熔點(diǎn)可能存在差異，焊接后容易脫開
大風(fēng)、雨天、低溫環(huán)境下不建議進(jìn)行熱熔焊接，焊縫質(zhì)量無法保證
同一位置反復(fù)修補(bǔ)超過兩次仍存在滲漏，說明該區(qū)域膜體已老化，應(yīng)整幅更換而非繼續(xù)打補(bǔ)丁
日常巡檢比事后修補(bǔ)更重要，發(fā)現(xiàn)小問題及時(shí)處理，比等到大面積滲漏再搶救省力得多
滲漏不可怕，怕的是漏了不會(huì)修、修了不檢測(cè)。把這套流程吃透，現(xiàn)場(chǎng)遇到問題就能快速響應(yīng)，省工省料還省心。
魚蝦養(yǎng)殖土工膜
白色土工布
蓄水池光面土工膜
氧化塘光面土工膜
垃圾填埋場(chǎng)光面土工膜
